EGR ventil: simptomi kvara, OBD greške, čišćenje i dijagnostika

EGR ventil služi za recirkulaciju dijela ispušnih plinova natrag u usis kako bi se smanjile emisije štetnih plinova. Kada počne stvarati probleme, najčešći simptomi su pad snage, nepravilan rad motora u leru, dim, povećana potrošnja goriva i paljenje lampice check engine. U ovom vodiču objašnjavamo što je EGR ventil, koji su najčešći simptomi kvara, koje OBD greške se pojavljuju i kako kvar provjeriti pomoću autodijagnostike.

Pročitajte i naš blog post koji objašnjava što napraviti kada se upali CHECK ENGINE lampica

Najčešći simptomi neispravnog EGR ventila

• pad snage
• nepravilan rad motora u leru
• crni dim
• povećana potrošnja
• lampica check engine
• pri očitavanju OBDII uređajem prikazuje greške P0401, P0402, P0403
• često izraženije na dizelskim motorima

Ovi simptomi sami po sebi nisu dovoljan dokaz da je uzrok baš EGR ventil, zato je kvar najbolje potvrditi očitanjem grešaka i parametara rada u stvarnom vremenu pomoću autodijagnostike.

Kako radi EGR ventil

EGR ventil (Exhaust Gas Recirculation) vraća dio ispušnih plinova natrag u usisni sustav motora. Na taj način u cilindar ulazi smjesa s manjim udjelom kisika, što snižava temperaturu izgaranja i smanjuje nastanak dušikovih oksida (NOx), koji spadaju među štetnije emisije kod motora s unutarnjim izgaranjem.

EGR sustav ugrađuje se i u benzinske i u dizelske motore, ali su problemi s EGR ventilom češći kod dizelaša jer se u radu motora lakše stvaraju čađa i naslage koje s vremenom mogu uzrokovati zapinjanje ili nepravilno otvaranje ventila.

Rad EGR ventila kontrolira elektronika motora. Ovisno o opterećenju, broju okretaja, temperaturi motora i drugim parametrima, upravljačka jedinica određuje kada će ventil biti zatvoren, djelomično otvoren ili otvoren u većoj mjeri. U pravilu EGR nije aktivan u svim režimima rada motora. Na primjer, pri hladnom startu, punom opterećenju ili jačem ubrzanju često je zatvoren, dok se u određenim režimima djelomičnog opterećenja otvara kako bi smanjio emisije.

Kod novijih vozila EGR sustav često radi zajedno s drugim elementima kao što su hladnjak EGR-a, DPF filter, usisna zaklopka i razni senzori koji nadziru protok zraka i tlak u usisu. Zato kvar ili zaprljanje EGR ventila ne mora uvijek uzrokovati samo jednu jasnu grešku, nego može utjecati i na ukupni rad motora, potrošnju, količinu dima iz ispuha i ponašanje vozila u vožnji.

Važno je znati da EGR ventil ne služi povećanju performansi motora, nego prvenstveno smanjenju emisija. Upravo zato se problemi s EGR-om najčešće primijete kroz lošiji rad motora, lampicu check engine ili greške zapisane u upravljačkoj jedinici.

Problemi s EGR ventilom

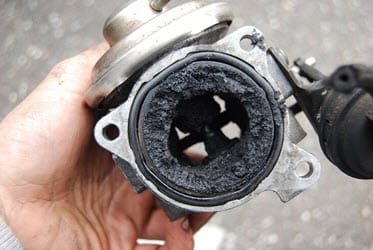

Najčešći uzrok problema s EGR ventilom je nakupljanje čađe, uljnih para i drugih naslaga unutar samog ventila i usisnog sustava. S vremenom te naslage mogu otežati kretanje mehanizma ventila, uzrokovati njegovo zapinjanje u otvorenom ili zatvorenom položaju ili smanjiti protok ispušnih plinova kroz sustav.

Problemima s EGR ventilom posebno pogoduju kratke gradske vožnje, česti hladni startovi i vožnja pri nižem opterećenju motora. U takvim uvjetima motor često ne postiže radne uvjete u kojima bi se naslage sporije stvarale ili djelomično sagorijevale, pa se ventil i okolni kanali brže zaprljaju.

Kod nekih vozila uzrok kvara nije samo mehaničko zaprljanje, nego i problem u upravljanju ventilom. Ovisno o konstrukciji sustava, smetnje mogu nastati zbog neispravnog elektromotora, aktuatora, položajnog senzora, električnih priključaka, vakuumskog upravljanja ili instalacije. U takvim slučajevima ventil može biti tehnički ispravan kao mehanički dio, ali neće pravilno reagirati na komande upravljačke jedinice motora.

Dodatne probleme mogu uzrokovati i drugi kvarovi na motoru ili sustavima povezanim s usisom i ispušnim plinovima. Na primjer, pojačano uljenje, problemi s turbinom, začepljenja u usisu, neispravan MAF/MAP senzor ili smetnje u radu DPF sustava ponekad mogu dovesti do simptoma koji nalikuju kvaru EGR ventila ili dodatno pogoršati njegov rad.

Zato je važno ne donositi zaključak samo na temelju simptoma. Pad snage, dim, lampica motora ili nepravilan rad u leru mogu upućivati na EGR, ali i na druge probleme. Prije čišćenja ili zamjene ventila preporučljivo je očitati greške i provjeriti dostupne parametre rada pomoću autodijagnostike.

OBDII greške vezane uz EGR ventil

Problemi s EGR ventilom često pale lampicu check engine na instrument ploči. Nakon spajanja vozila na OBDII dijagnostiku među češćim greškama mogu se pojaviti:

P0401 – sustav recirkulacije ispušnih plinova (EGR): nedovoljan protok
P0402 – sustav recirkulacije ispušnih plinova (EGR): prevelik protok
P0403 – sustav recirkulacije ispušnih plinova (EGR): kvar u električnom krugu upravljanja

Za kompletnu listu OBDII kodova pročitajte naš blog post OBDII KODOVI GREŠAKA SA POJAŠNJENJIMA

Važno je znati da očitana greška ne znači uvijek da je neispravan baš sam EGR ventil. Uzrok može biti u naslagama čađe, zapinjanju mehanizma, aktuatoru, senzoru položaja, vakuumskom upravljanju, instalaciji ili nekom drugom dijelu sustava.

Zato je prije čišćenja ili zamjene preporučljivo očitati greške i provjeriti dostupne parametre rada pomoću autodijagnostike. Kod novijih vozila EGR sustav često uključuje i dodatne senzore, elektromotore, kontrolne ventile i druge povezane komponente, pa kvar nije uvijek moguće točno utvrditi bez dijagnostike.

Gašenje ili blokiranje EGR ventila

Kod starijih dizelskih motora ponekad je bilo moguće mehanički zatvoriti ili blokirati EGR ventil relativno jednostavnim zahvatom, primjerice umetanje pregradne pločice ili zatvaranjem prolaza ispušnih plinova. Takvo rješenje na pojedinim starijim vozilima nije odmah uzrokovalo ozbiljnije probleme u radu.

Kod novijih vozila situacija je znatno složenija. EGR sustav više nije samo jednostavan ventil, nego je povezan s upravljačkom elektronikom motora, senzorima, aktuatorima, DPF sustavom i drugim komponentama. Zbog toga mehaničko blokiranje bez odgovarajućih softverskih zahvata često dovodi do grešaka, paljenja lampice motora i prelaska vozila u zaštitni način rada.

Osim tehničkih problema, takvi zahvati mogu uzrokovati i poteškoće na tehničkom pregledu i ekološkom testu. Zato je kod sumnje na kvar EGR ventila ispravniji pristup prvo napraviti dijagnostiku, potvrditi uzrok problema i tek tada odlučiti hoće li ventil biti očišćen, popravljen ili zamijenjen.

Preporučeni autodijagnostički uređaji za EGR greške

Greške vezane uz EGR ventil, kao i mnoge druge probleme na benzinskim i dizelskim motorima, danas je moguće brzo očitati pomoću jeftine OBDII autodijagnostike koju si svatko može priuštiti. Koji uređaj ima najviše smisla ovisi o tome želiš li samo povremeno provjeriti vlastiti automobil ili ti treba nešto ozbiljnije za češći rad i detaljniji uvid u podatke.

Bluetooth OBDII adapteri za rad preko mobitela i samostalni OBDII čitači grešaka

Ako tražiš jednostavno i povoljno rješenje za očitanje i brisanje grešaka, dobar izbor mogu biti Bluetooth OBDII adapteri koji rade preko mobitela ili samostalni ručni OBDII skeneri, odnosno čitači grešaka. Takvi uređaji prikladni su za osnovnu provjeru lampice check engine, očitanje i brisanje kodova grešaka te praćenje osnovnih parametara rada motora. To je dobar izbor za vozače koji žele imati osnovnu dijagnostiku pri ruci bez većeg ulaganja.

Bluetooth OBDII adapteri, poput VGATE uređaja, rade u kombinaciji s aplikacijom instaliranom na mobitelu. Najčešće se koriste aplikacije kao što su Torque, OBD Auto Doctor, Car Scanner i slične. Prednost takvog rješenja je što često nude više opcija prikaza podataka, grafove, dodatne parametre i praktičnije praćenje rada motora u stvarnom vremenu.

Samostalni ručni OBDII skeneri i čitači grešaka još su jednostavniji za korištenje. Dovoljno ih je priključiti na vozilo i odabrati opciju Read Codes kako bi se prikazale zapisane greške. Takvi uređaji dobar su izbor za korisnike koji žele brzo i jednostavno očitati/pobrisati grešku ili pratiti parametre rada bez instalacije aplikacija i spajanja mobitela.

THINKDIAG i EDIAG serija uređaja – napredna dijagnostika preko mobitela

Ako ti osnovni OBDII adapteri i jednostavni čitači grešaka nisu dovoljni, sljedeći korak su napredniji uređaji za dijagnostiku preko mobitela, kao što su modeli iz THINKDIAG i EDIAG serije. Ovakvi uređaji nude znatno više mogućnosti od običnog OBDII očitanja motora i namijenjeni su korisnicima koji žele detaljniji uvid u stanje vozila. Najlakše ih je smjestiti na granicu između amaterskih i profesionalnih uređaja za autodijagnostiku jer nude puno više funkcija nego najjeftiniji OBDII skeneri, a cjenovno su dosta jeftiniji od pravih radioničkih dijagnostika.

Za razliku od klasičnih OBDII adaptera koji se uglavnom svode na motorne greške i osnovne parametre, THINKDIAG i EDIAG uređaji omogućuju pristup većem broju sustava u vozilu, očitanje i brisanje grešaka na više upravljačkih jedinica, prikaz naprednijih parametara rada u stvarnom vremenu te razne dodatne dijagnostičke i servisne funkcije, ovisno o modelu uređaja i softverskoj licenci.

Takvi uređaji dobar su izbor za tehnički potkovane vlasnike vozila, ozbiljnije entuzijaste, manje radionice i sve koji žele više od običnog čitača grešaka, ali im još nije potreban zaseban profesionalni tablet. Prednost ovakvog rješenja je što nudi široke mogućnosti dijagnostike uz zadržavanje jednostavnosti rada preko mobitela ili tableta.

Kod problema s EGR ventilom ovakvi uređaji mogu biti posebno korisni jer, osim samog očitanja grešaka, često omogućuju i detaljniji pregled parametara rada motora i povezanih sustava, što može pomoći u preciznijem usmjeravanju kvara.

U ponudi je nekoliko modela, od najjeftinijeg THINKDIAG MINI sa osnovnim opcijama do THINKDIAG FULL koji je opcijama sličan profesionalnim uređajima kakvi se koriste u servisima.

Za detaljnu usporedbu svakog od ovih uređaja pročitajte naš blog post USPOREDNI TEST THINKDIAG/EDIAG UREĐAJA ZA AUTODIJAGNOSTIKU

Profesionalni autodijagnostički uređaji

Za korisnike kojima treba još više mogućnosti tu su profesionalni dijagnostički uređaji. Takvi uređaji namijenjeni su servisima, naprednijim korisnicima i svima koji žele bržu, jednostavniju i detaljniju dijagnostiku bez oslanjanja na mobitel i dodatne aplikacije.

Profesionalni uređaji u pravilu nude pristup većem broju sustava, naprednije parametara rada u stvarnom vremenu, širi raspon servisnih funkcija, ECU kodiranja, adaptacije, prilagodbe i sl. napredne funkcije. Kod problema s EGR ventilom mogu biti korisni ne samo za očitanje i brisanje grešaka, nego i za detaljniju provjeru rada sustava i povezanih komponenti.

Zaključak

Problemi s EGR ventilom mogu uzrokovati različite simptome, od pada snage i nepravilnog rada motora do paljenja lampice check engine. Iako se kvar u nekim slučajevima može riješiti čišćenjem, a u nekima je potrebna zamjena ventila, prvi korak uvijek bi trebao biti pravilno očitanje grešaka i provjera rada sustava pomoću autodijagnostike.

Na taj način lakše je utvrditi radi li se doista o problemu s EGR ventilom ili je uzrok u nekoj drugoj povezanoj komponenti motora i sustava za obradu ispušnih plinova.
