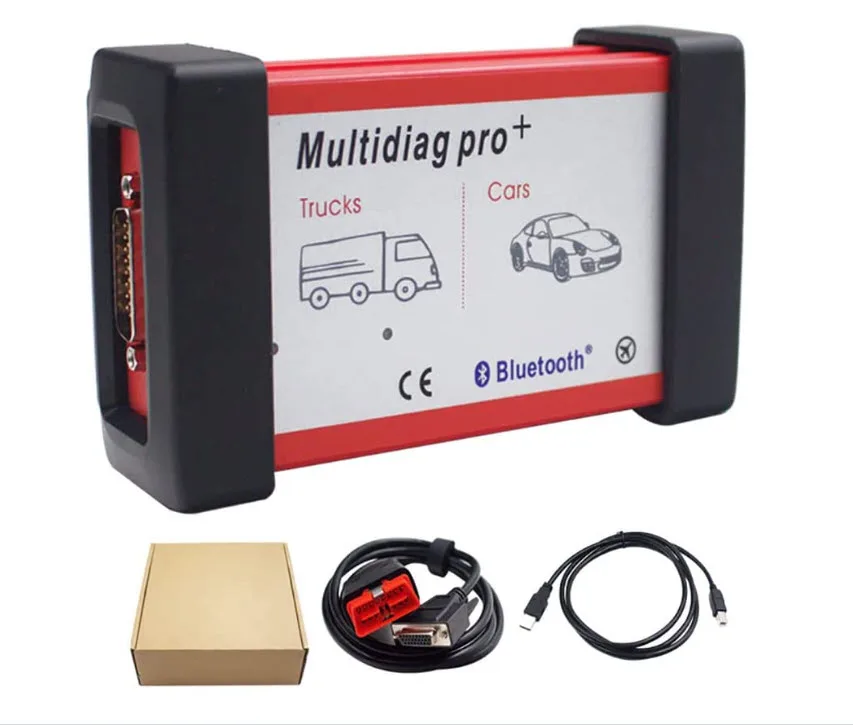

MULTIDIAG PRO+ SINGLE BOARD (KOMPATIBILAN SA AUTOCOM)

Opis

OPĆENITO O MULTIDIAG PRO+ VCI UREĐAJU i AUTOCOM 2020.23 AUTO DIJAGNOSTICI

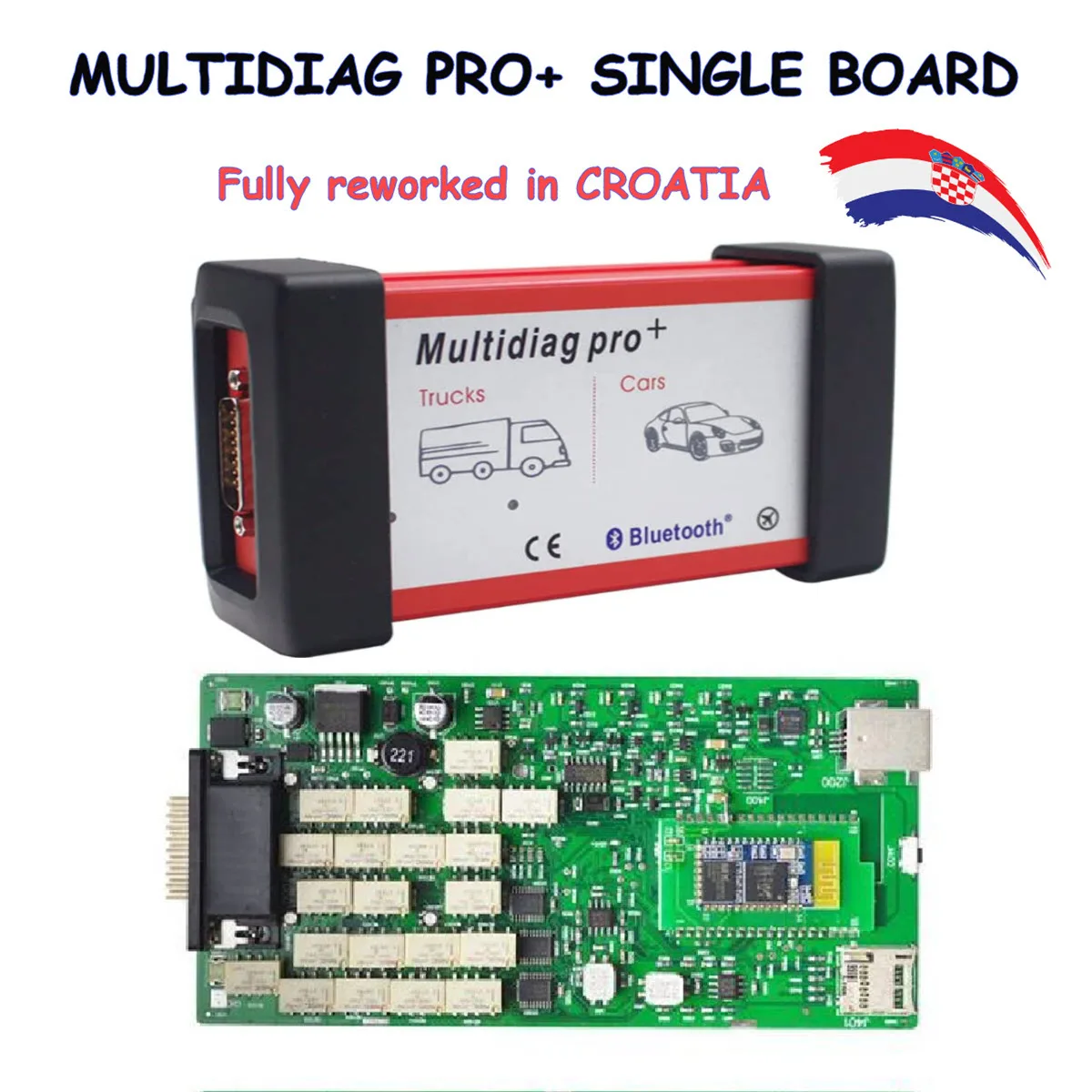

MULTIDIAG PRO+ VCI je poboljšano USB/bluetooth sučelje za auto dijagnostiku osobnih i teretnih vozila. Izveden je sa jednom štampanom pločom, specijalnim CAN filterima i 3201 firmware-om. Kompatibilan je sa Autocom 2020.23 programom za autodijagnostiku.

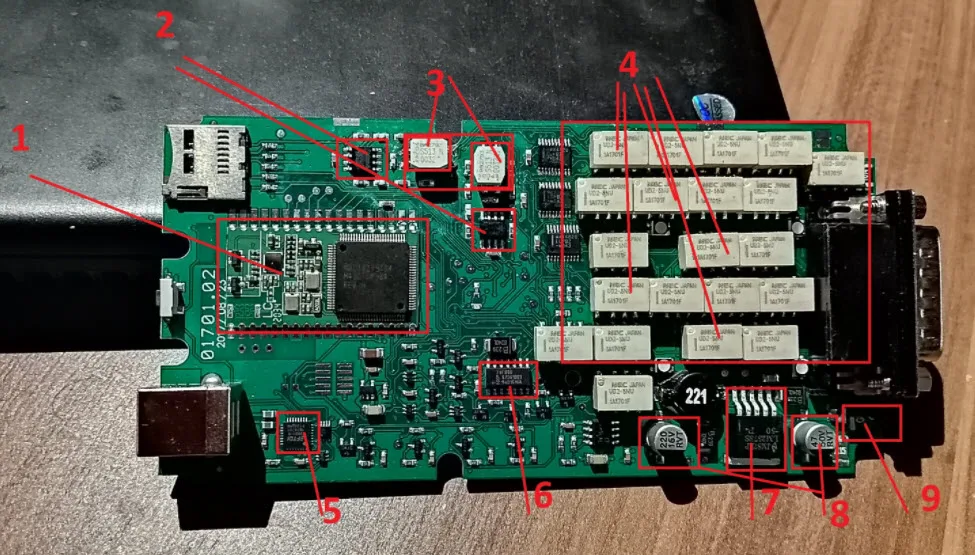

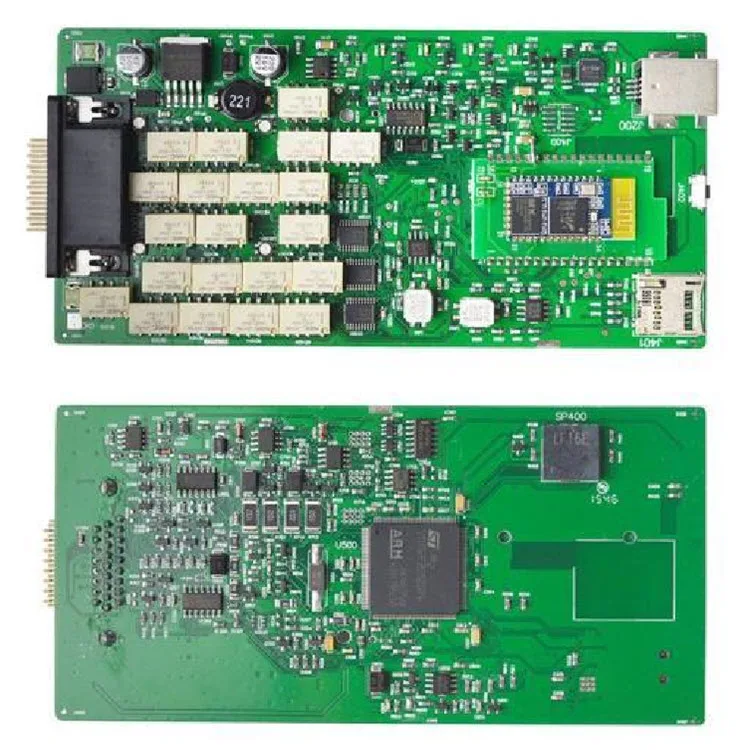

MULTIDIAG štampana ploča – gornja strana

1. Bluetooth modul
2. Kvalitetni High-speed CAN transceiver
3. Originalni EPCOS CAN Filter
4. NEC releji
5. FTDI Chip FT232RQ za USB komunikaciju
6. Kvalitetni SN74F08D Logic Gates chip
7. LM2575S 1A STEP-DOWN naponski regulator
8. PANASONIC, SUNCON or United Chemi-Con HQ Low ESR elektrolitski kondenzator
9. GEZ SMCJ24V0©A prigušivač prolaznog napona (24.0 V)
   MULTIDIAG štampana ploča donja strana
10. STM32F205ZCT6 Mikrokontroler
11. SI9241AEY Single-Ended Bus Transceiver za K i L linije
12. Kvalitetni 74HCT04D Hex Inverter chip
13. Originalni NCV7356G chip za SW CAN komunikaciju

MULTIDIAG PRO+ interfejs radi sa:

• AUTOCOM 2020.23 – osobna i teretna vozila do 2020 god.

Uređaj služi za autodijagnostiku:

• osobnih vozila
• lakih teretnih vozila
• kamiona
• autobusa

Podržana su praktički sva vozila proizvedena od početka devedesetih do 2020. godine.

---

U odnosu na jeftiniji model MULTIDIAG interfejsa ovaj ima kvalitetniju elektroniku u izvedbi sa jednom štampanom pločom, specijalnim CAN filterima, podrškom za SW-CAN protokol koji se koristi kod nekih GM, OPEL, FORD i CHEVROLET vozila te najnovijom verzijom firmware-a FW 3201. U praksi to znači da će ovaj interfejs otvoriti pune mogućnosti najnovije verzije AUTOCOM programa i pružiti podršku za više vozila nego sa jeftinijom verzijom MULTIDIAG uređaja. Ovo se osobito odnosi na najnovije modele automobila i kamiona proizvedene poslije 2017 godine. Ukoliko planirate koristiti najnoviji AUTOCOM 2020.23 program ovaj interfejs je svakako najbolje rješenje.

---

KAKO SE KORISTI MULTIDIAG PRO+ VCI INTERFEJS

Za rad sa ovim sustavom za auto dijagnostiku potrebno Vam je:

• PC računalo ili laptop – sa Windows 7, Windows 10 ili Windows 11 operativnim sustavom
• AUTOCOM  ili DELPHI DS150 program za autodijagnostiku instaliran na računalu. Ove programe možete skinuti sa interneta. Iako je ovaj interfejs prilagođen radu sa najnovijom verzijom Autocom 2020.23 programa moguće ga je koristiti i sa ostalim starijim verzijama Autocom, Delphi, Wurth, Opus, Eclipse i sl. programima. Obratite pažnju da korištenje softvera skinutog sa interneta za kojeg nemate licencu nije legalno pa ga koristite isključivo na vlastitu odgovornost.
• MULTIDIAG VCI interfejs koji se spoji sa računalom putem USB kabela ili bluetooth veze i služi za povezivanje automobila ili teretnog vozila na dijagnostiku.

Jednom instalirana, ova dijagnostika će Vam omogućiti čitanje i brisanje grešaka te razne druge dijagnostičke funkcije na praktički bilo kojem vozilu proizvedenom do 2020 godine. Autodijagnostički program kompletno je na HRVATSKOM jeziku i vrlo jednostavan i intuitivan za upotrebu.

Nakon pokretanja programa i spajanja sa vozilom potrebno je odabrati godište i model te označiti želimo li dijagnostiku svih sustava tj. pregled općeg stanja vozila ili ciljano ulazimo u određeni sustav (npr. ABS ili elektronika motora) za više opcija. Skeniranjem cijelog vozila dobivamo generalni pregled grešaka i problema na svim sustavima.

Ulazom u pojedinačni sistem otvaraju se dodatne mogućnosti pa ćemo osim prikaza i brisanja kvarova moći pregledati parametre rada u realnom vremenu te izvršiti razna reprogramiranja, adaptacije i servisne funkcije. Moguće je i testiranje izvršnika/aktuatora gdje će te preko računala moći aktivirati npr. ventilator hlađenja, kazaljke na instrument ploči, napraviti test displeja i sl.

KOJA VOZILA SU PODRŽANA

Elektronika interfejsa podržava sve protokole za dijagnostiku koji se razlikuju od vozila do vozila. Podržani su:

• Multiplexer funkcija
• 2xHS CAN (ISO 11898-2)
• SW CAN (SAE J2411)
• MS CAN (ISO 11898)
• K/L (ISO 9141-2)
• VPW (J1850)
• PWM (J1850)
• RS485 (J1708)
• TTL
• SPI (analog in, 5volt out)

U potpunosti su podržane 12V instalacije, ali i 24V kakve se koriste kod teretnih vozila. Kod velikog broja jeftinih i loših kopija kakve se mogu naći po oglasnicima nije tako, pa spajanje na 24V instalaciju uzrokuje kvar na uređaju ili čak vozilu.

Uređaj ima ugrađen i tzv. FLIGHT RECORDER koji omogućava snimanje parametara u vožnji na SD karticu te njihovu kasniju analizu. Spajanje na vozilo vrši se pomoću 16 pinskog konektora koji je visoke kvalitete i sa ugrađenom LED lampicom.

Podržana su više manje sva osobna i teretna vozila bilo kojeg proizvođača, proizvedena od devedesetih do 2020 (ako se koristi AUTOCOM 2020.23 software)

ŠTO SVE MOGU SA MULTIDIAG VCI UREĐAJEM I DELPHI / AUTOCOM PROGRAMOM

• Auto dijagnostika prikaz i brisanje grešaka praktički svih sustava na osobnim i teretnim vozilima uključujući:
  • Motor
  • Airbag
  • ABS
  • Instrument tabla
  • Klima uređaj
  • Automatski mjenjač
  • Centralno zaključavanje
  • Audio sustav
  • Komfor sustavi
  • i još mnogu toga
• Praćenje parametara rada u realnom vremenu
• Podešavanja parametara
• Reprogramiranja
• Resetiranje i podešavanje servisnih podsjetnika
• Kontrola i regeneracija DPF i FAP filtera
• Servisne funkcije na EPB parkirnim kočnicama
• Razne kalibracije
• Kodiranje novih dizni
• Aktivacija aktuatora (izvršnika)
• Dodavanje novih ključeva u sustav

Ovo je samo dio mogućnosti. Stvarna podrška ovisi od modela do modela no podržano je praktički sve što je potrebno za odraditi servis gotovo svakog vozila.

DEKLARACIJA I TEHNIČKI PODACI

• Proizvođač: Shenzhen Tompzon Electronics Co., Ltd.
• Adresa proizvođača: Room 204, No. 113, Zone 2, Dunbei New Village, Hualian Community, Longhua Street,Shenzhen,Guangdong,CN
• Zemlja porijekla: Kina
• Model: MULTIDIAG PRO+ VCI
• Materijal: ABS plastika i aluminij
• Radna temperatura: 0 do 50°C
• Temperatura skladištenja: -20 do 70°C
• Napajanje: 9 do 36V sa vozila preko OBD kabela
