Kako odraditi servis električnih parkirnih kočnica (EPB) na VAG vozilima

VCDS i servis EPB-a

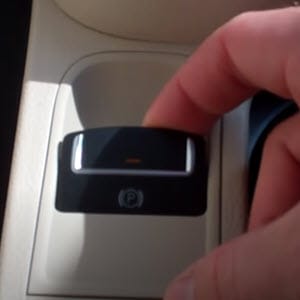

Noviji modeli VAG vozila umjesto klasične mehaničke ručne kočnice imaju električnu kočnicu (EPB) koja se aktivira pritiskom na dugme. Kada na takvom vozilu dođe vrijeme za servis zadnjih kočnica osim standardnog mehaničarskog alata biti će Vam potrebna i auto-dijagnostika koja će uključiti servisni mod parkirne kočnice tj. osloboditi kočione pločice i po završetku posla resetirati ih u radni mod. U tu svrhu najbolje je koristiti VCDS autodijagnostički sustav za VW, AUDI, SKODA i SEAT automobile.

Servis EPB kočnica
Računalo sa VCDS softverom i autodijagnostički interfejs kabel

Prije nego počnemo objašnjavati proceduru evo nekoliko upozorenja kojih se morate pridržavati ukoliko ne želite napraviti više štete nego koristi…

UPOZORENJA

Nikada ne pokrečite niti jednu od navedenih procedura ako je zadnja kočnica rastavljena. Otvaranje, zatvaranje, testiranje i sve ostale funkcije dostupne u VCDS dijagnostičkom programu smiju se koristiti samo na potpuno montiranim kočnicama.

Svaka procedura mora se koristiti TOČNO onako i onim redoslijedom kako je opisano. Svaki korak ima svoju svrhu. Preskakanje bilo kojeg dijela može uzrokovati problema koje će kasnije biti teško riješiti.

Tijekom ove kao i kod mnogih drugih osjetljivih procedura proizvođač preporuča priključiti punjač akumulatora. Mnogi moduli su osjetljivi na pad napona te ako on padne ispod dozvoljene razine može doći do raznih neplaniranih problema.

Prije započinjanja procedure servisa parkirnih kočnica preporuča se pomoću VCDS-a napraviti AUTO-SCAN cijelog vozila i po potrebi pobrisati zabilježene greške.

U VAG vozilima postoji dva tipa modula parkirne kočnice. UDS i NON-UDS (CAN). UDS moduli nalaze se u novijim modelima dok kod starijih imamo NON-UDS ili CAN module.

UDS i NON-UDS (CAN) EPB modul
Razlika između UDS i starijih NON-UDS modula parkirne kočnice

Pošto se procedure kod ova dva tipa modula razlikuju opisati ćemo jednu po jednu.

Servis električnih parkirnih kočnica na vozilima bez UDS-a (stariji modeli)

  • Aktivirajte i zatim isključite parkirnu kočnicu (EPB)
  • Pokrenite VCDS programu, spojite interfejs kabel sa vozilom i uključite kontakt
  • Na početnom prozoru VCDS-a kliknite SELECT
  • Odaberite 53 – PARKING BRAKE
  • Kada se VCDS spoji sa EPB modulom kliknite BASIC SETTINGS – 04
  • Program će izbaciti upozorenje da je prilikom ove procedure potrebno spojiti punjač akumulatora. Ako ste to uradili kliknite na OK
  • U BASIC SETTINGS ekranu u polje GROUP upišite 007 i kliknite na GO
  • Modul parkirne kočnice postavlja se u servisni mod i oslobađa zadnje pločice. Tijekom ovog procesa možete čuti zujanje motorića parkirne kočnice.
  • Kada proces završi status u vrhu ekrana promjeniti će se iz BASIC SETTINGS: OFF u BASIC SETTINGS: ON
  • Sada sačekajte najmanje 30 sekundi
  • Sada možete kliknuti na DONE, GO BACK te na CLOSE CONTROLLER, GO BACK da bi izašli na početni ekran VCDS-a
  • Isključite kontakt na vozilu
VCDS - servis EPB bez UDS-a

Parkirna kočnica je sada postavljena u servisni mod te možete zamjeniti pločice kao i na vozilu bez EPB-a. Nakon zamjene sastavite kompletno zadnju kočnicu i pritisnite pedalu kočnice nekoliko puta. Sada možemo započeti servisnu proceduru vračanja koćnice u normalni mod.

  • Uključite kontakt na vozilu
  • U VCDS programu odaberite 53 – PARKING BRAKE i zatim odaberite BASIC SETTINGS – 04
  • U BASIC SETTINGS ekranu u polje GROUP upišite 006 i kliknite na GO
  • Modul EPB-a započinje vračanje sistema parkirne kočnice u radni mod
  • Kada proces završi status u vrhu ekrana promjeniti će se iz BASIC SETTINGS: OFF u BASIC SETTINGS: ON
  • Sada sačekajte najmanje 30 sekundi
  • Sada možete kliknuti na DONE, GO BACK
  • Kliknite FAULT CODES – 02 da bi provjerili ima li zabilježenih grešaka na sustavu parkirne kočnice
  • Izađite iz VCDS programa i isprobajte funkcionira li parkirna kočnica ispravno

Servis električnih parkirnih kočnica na vozilima sa UDS-om (noviji modeli)

  • Aktivirajte i zatim isključite parkirnu kočnicu (EPB)
  • Pokrenite VCDS programu, spojite interfejs kabel sa vozilom i uključite kontakt
  • Na početnom prozoru VCDS-a kliknite SELECT
  • Odaberite 53 – PARKING BRAKE
  • Kada se VCDS spoji sa EPB modulom kliknite BASIC SETTINGS – 04
  • Program će izbaciti upozorenje da je prilikom ove procedure potrebno spojiti punjač akumulatora. Ako ste to uradili kliknite na OK
  • U BASIC SETTINGS ekranu iz padajućeg izbornika odaberite START LINING CHANGE MODE i kliknite GO
  • Modul parkirne kočnice postavlja se u servisni mod i oslobađa zadnje pločice. Tijekom ovog procesa možete čuti zujanje motorića parkirne kočnice.
  • Kada proces završi natpis pored tipke GO će se promjeniti iz RUNNING u FINISHED CORRECTLY.
  • Sada kliknite na STOP pa na DONE, GO BACK
  • Sada možete kliknuti na CLOSE CONTROLLER, GO BACK da bi izašli na početni ekran VCDS-a
  • Isključite kontakt na vozilu
VCDS servis EPB sa UDS-om

Parkirna kočnica je sada postavljena u servisni mod te možete zamjeniti pločice kao i na vozilu bez EPB-a. Nakon zamjene sastavite kompletno zadnju kočnicu i pritisnite pedalu kočnice nekoliko puta. Sada možemo započeti servisnu proceduru vraćanja kočnice u normalni mod.

  • Uključite kontakt na vozilu
  • U VCDS programu odaberite 53 – PARKING BRAKE i zatim odaberite BASIC SETTINGS – 04
  • U BASIC SETTINGS ekranu iz padajućeg izbornika odaberite END LINING CHANGE MODE i kliknite GO
  • Modul EPB-a započinje vračanje sistema parkirne kočnice u radni mod
  • Kada proces završi natpis pored tipke GO će se promjeniti iz RUNNING u FINISHED CORRECTLY.
  • Sada kliknite na STOP pa na DONE, GO BACK
  • Sada možete kliknuti na CLOSE CONTROLLER, GO BACK da bi izašli na početni ekran VCDS-a
  • Izađite iz VCDS programa i isprobajte funkcionira li parkirna kočnica ispravno

Servis električnih parkirnih kočnica na GOLF VII i vozilima sa MQB platform ABS-om

Kod nekih novijih vozila kao što su GOLF VII, A3/S3, Q3 i slični ova procedura se obavlja preko modula 03 – ABS BRAKES. Takva vozila nemaju 53 – PARKING BRAKES modul. Procedura je jednaka kao kod ostalih vozila sa UDS-om no ulazi se u modul 03 – ABS BRAKES jer on kontrolira parkirnu kočnicu.

Ove procedure mogu se odraditi sa sljedećim auto-dijagnostičkim uređajima
