Tester auto instalacija KINGBOLEN ECT300

KINGBOLEN ECT300 – TESTER AUTO INSTALACIJA (OPĆENITO)

KINGBOLEN ECT300 je napredni tester auto-instalacija namijenjen auto-električarima, serviserima i tehnički potkovanim korisnicima koji žele brzo i precizno dijagnosticirati električne sustave vozila. U jednom uređaju kombinira funkcije multimetra, osciloskopa i aktivacije komponenti, što ga čini izuzetno praktičnim alatom za svakodnevni rad u radionici.

U MULTIMETER modu uređaj omogućuje mjerenje napona i otpora, provjeru dioda i kontinuiteta, detekciju prisutnosti napona, kao i mjerenje frekvencije i duty cycle signala. Dodatno, osciloskop mod omogućuje grafički prikaz oblika signala u realnom vremenu, što je korisno kod dijagnostike senzora, aktuatora i upravljačkih signala.

U ACTIVATE modu ECT300 omogućuje izravnu aktivaciju električnih komponenti vozila primjenom pozitivnog ili negativnog napona, što olakšava provjeru ispravnosti releja, ventila, motora, pumpi i sličnih potrošača – bez nagađanja i nepotrebnog rastavljanja.

OPIS KINGBOLEN ECT300 TESTERA AUTO INSTALACIJA

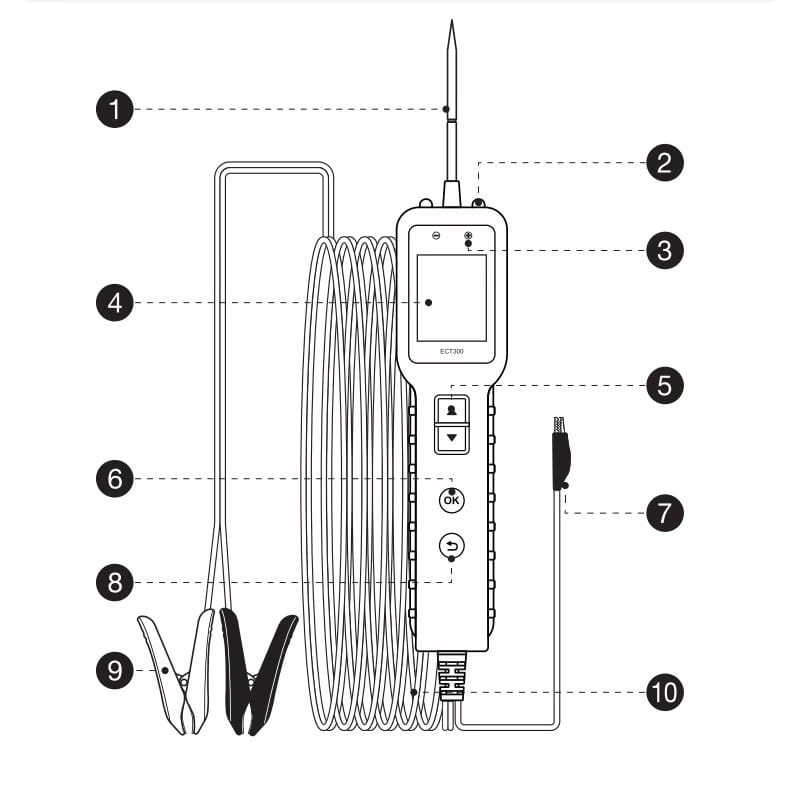

OPIS DIJELOVA UREĐAJA (prema slici)

1. Testna sonda
Služi za kontakt s vodičima, konektorima i električnim elementima tijekom testiranja. Sonda se može rastaviti radi lakšeg održavanja ili zamjene.

2. LED svjetlo
Omogućuje osvjetljenje radnog područja, što je posebno korisno pri radu u tamnim i teško dostupnim dijelovima vozila.

3. LED indikator
Vizualno signalizira stanje kruga i status tijekom testiranja, omogućujući brzu orijentaciju bez gledanja u zaslon.

4. Zaslon
1,8-inčni TFT zaslon u boji koji prikazuje izmjerene vrijednosti, izbornike, status kruga i grafički prikaz signala u osciloskop modu.

5. Tipke Gore / Dolje
Koriste se za navigaciju kroz izbornike, promjenu postavki i vrijednosti te za odabir pozitivnog ili negativnog izlaza prilikom aktivacije komponenti.

6. OK tipka
Služi za potvrdu odabira i ulazak u odabranu funkciju ili izbornik.

7. Masa (ground) priključak
Pomoćni priključak za spajanje mase, koristi se za dodatne testne funkcije i stabilnija mjerenja.

8. Tipka Povratak
Omogućuje povratak na prethodni zaslon ili poništavanje trenutne radnje.

9. Krokodilke za akumulator
Služe za spajanje uređaja na akumulator vozila i napajanje uređaja tijekom rada.

10. Glavni testni kabel (5 m)
Glavni spojni kabel duljine 5 metara koji omogućuje rad oko vozila s dovoljno slobode kretanja, bez potrebe za premještanjem uređaja ili vozila tijekom dijagnostike.

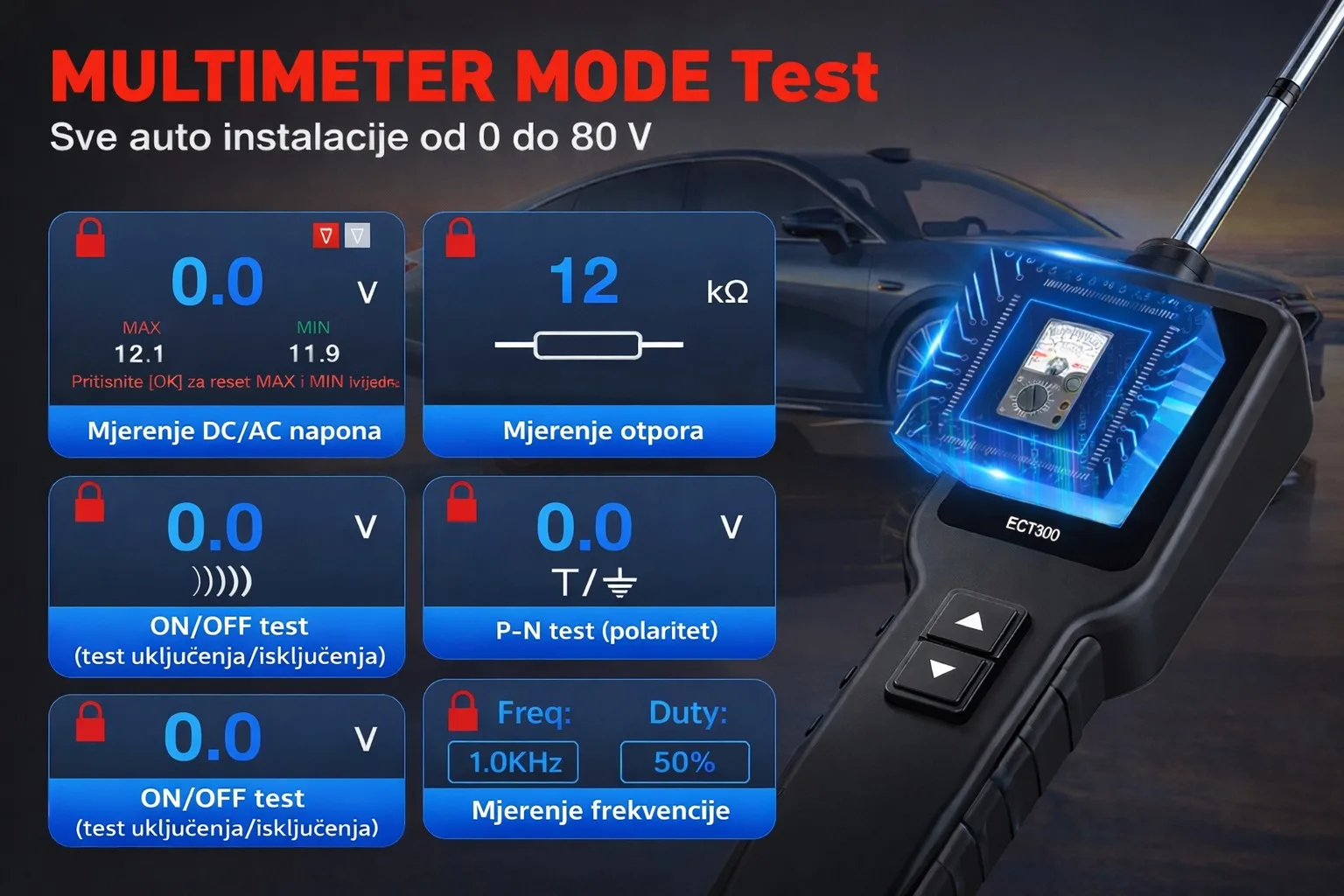

MULTIMETER MOD

• Mjerenje napona – od 0 do 80V
• Mjerenje otpora
• ON/OFF test – test kontinuiteta, ako je otpor veći od 100ohm strujni krug je otvoren. Ako je manji strujni krug je zatvoren i čuje se zvučni signal
• P-N test – test polariteta
• Frekvencija i duty cycle
• Test ispravnosti dioda

OSCILOSKOP MOD

U Osciloskop modu na ekranu se prikazuje oblik signala, MAX i MIN napon te frekvencija i Duty Cycle. Opseg mjerenja je od 0Hz do 1MHz.

AKTIVACIJA KOMPONENTI

U modu aktivacije komponenti možete lako aktivirati motoriće, releje, lampice i sl. električne komponente pozitivnim ili negativnim naponom. Maksimalna struja aktivacije je 8A

OSTALE SPECIFIKACIJE

• Zaštita od previsokog napona
• Zaštita od kratkog spoja
• Zaštita od pregrijavanja
• Zaštita od obrnutog polariteta

🔧 Ključne značajke KINGBOLEN ECT300

• ✅ 4-u-1 dijagnostički alat – tester krugova, multimetar, osciloskop i aktivacija komponenti

• ✅ Mjerenje napona 0–80 V DC – za osobna i laka teretna vozila

• ✅ Multimetar funkcije – napon, otpor, kontinuitet, diode, frekvencija, duty cycle

• ✅ Osciloskop mod – grafički prikaz signala senzora i aktuatora

• ✅ Aktivacija komponenti – izravno napajanje releja, ventila, motora i pumpi

• ✅ Rad bez dodatnih kabela– sve u jednom uređaju

• ✅ Dug testni kabel (5 m) – praktičan rad oko cijelog vozila

• ✅ Radi na 12 V i 24 V sustavima

PRAKTIČNI PRIMJERI UPOTREBE

🧠 Kako se KINGBOLEN ECT300 tester auto-instalacija koristi u praksi?

• 🔹 Provjera napajanja i mase na konektorima bez rastavljanja instalacije

• 🔹 Brza dijagnostika senzora radilice i bregaste osovine

• 🔹 Provjera PWM signala (EGR, ventili, aktuatori)

• 🔹 Aktivacija ventilatora hladnjaka, releja i pumpi bez spajanja skakača

• 🔹 Testiranje injektora i CAN polariteta

👉 Idealno za auto-električare, servise i tehnički potkovane DIY korisnike.

🛒 Zašto odabrati KINGBOLEN ECT300?

Ako tražiš jedan alat koji zamjenjuje više uređaja, ECT300 je praktično rješenje za svakodnevnu dijagnostiku auto instalacija.

👉 Dodaj u košaricu i riješi električne kvarove brže i sigurnije.

Mini FAQ

Radi li uređaj na 24V vozilima?
Da, podržava 12 V i 24 V sustave.

Može li se koristiti kao klasični multimetar?
Da, uključuje sve osnovne multimetar funkcije.

Je li ovo pravi osciloskop?
Ne laboratorijski, ali je idealan za brzu dijagnostiku signala u vozilu.

Mogu li aktivirati komponente direktno?
Da, uređaj može slati pozitivan i negativan napon.
