MULTIDIAG DOUBLE BOARD (KOMPATIBILAN SA AUTOCOM I DELPHI)

Opis

OPĆENITO O MULTIDIAG VCI UREĐAJU i AUTOCOM / DELPHI AUTO DIJAGNOSTICI

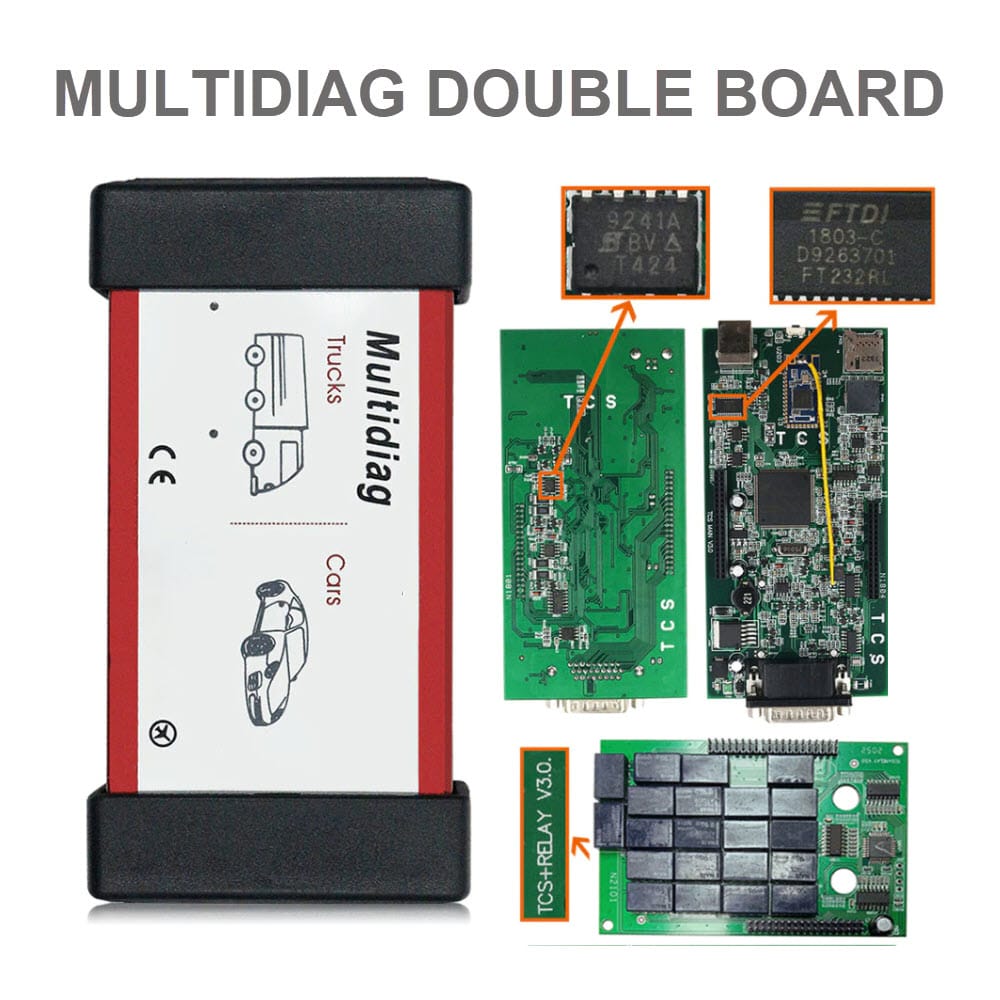

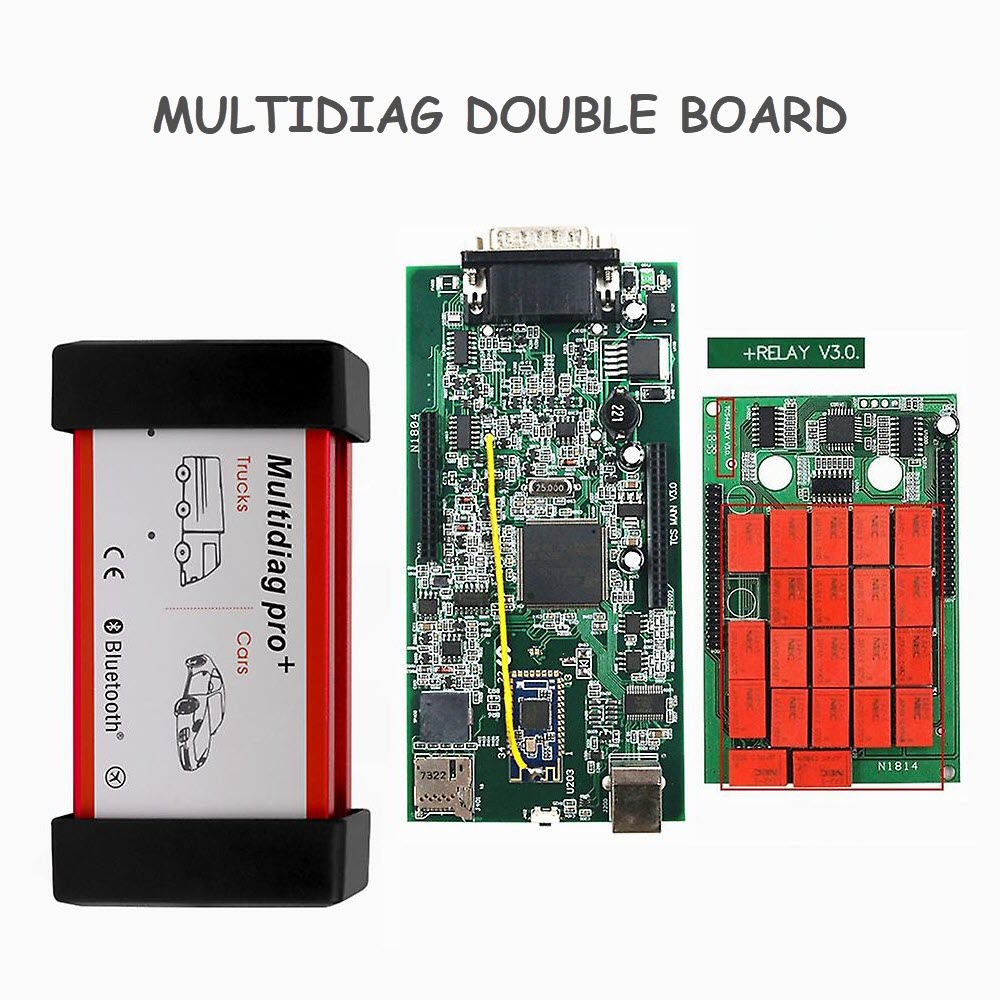

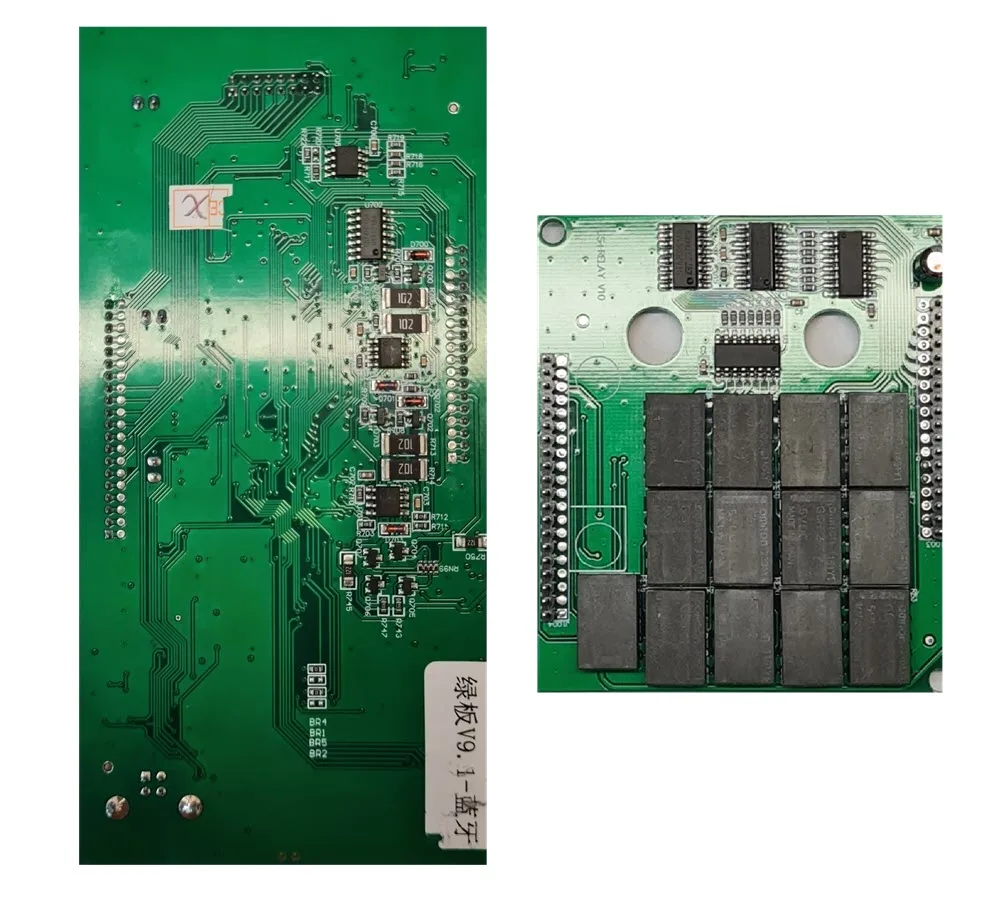

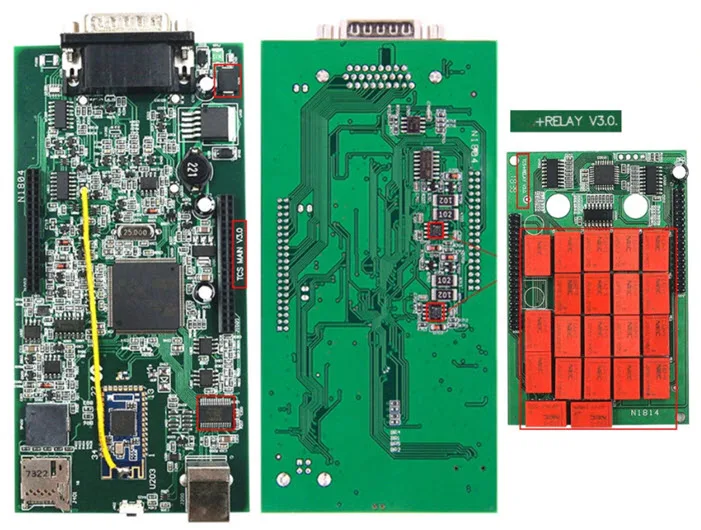

MULTIDIAG double board VCI je USB/bluetooth sučelje za auto dijagnostiku osobnih i teretnih vozila kompatibilan sa Delphi DS150 i Autocom programima za autodijagnostiku. Ovo je jeftinija verzija interfejsa sa dvije štampane ploče i 1622 verzijom firmware-a.

Interfejs je kompatibilan sa:

• AUTOCOM i DELPHI 2017.1 vFinal rev3 – osobna i teretna vozila do 2017 god.

• AUTOCOM i DELPHI 2020.23 – djelomično kompatibilan sa ovom najnovijom verzijom. Za punu kompatibilnost pogledajte skuplju verziju uređaja MULTIDIAG PRO+ SINGLE BOARD

Uređaj služi za autodijagnostiku:

• osobnih vozila
• lakih teretnih vozila
• kamiona
• autobusa

Podržana je većina vozila proizvedena od početka devedesetih do 2017. godine. Ako se koristi novija verzija Autocom softvera 2020.23 podržana su i neka novija vozila, no za punu podršku biti će Vam potreban jaći model ovakvog sučelja MULTIDIAG PRO+ SINGLE BOARD interfejs sa jednom štampanom pločom i 3201 verzijom firmware-a.

KAKO SE KORISTI MULTIDIAG VCI INTERFEJS

Za rad sa ovim sustavom za auto dijagnostiku potrebno Vam je:

• PC računalo ili laptop – Ukoliko planirate koristiti 2017 verziju Autocoma preporuka je WINDOWS 7 operativni sustav. Program može raditi i na WINDOWS 10 sustavu no kod njega može doći do određenih problema pri instalaciji pa svakako preporučamo WINDOWS 7. AUTOCOM 2020.23 radi bez problema kako na Windows 7 tako i na novijim operativnim sustavima, no za pune funkcije ovog programa preporučamo bolju verziju interfejsa MULTIDIAG PRO+ SINGLE BOARD
• AUTOCOM  ili DELPHI DS150 program za autodijagnostiku instaliran na računalu. Ove programe možete skinuti sa interneta. Obratite pažnju da korištenje programa bez licence nije legalno.
• MULTIDIAG VCI interfejs koji se spoji sa računalom putem USB kabela ili bluetooth veze i služi za povezivanje automobila ili teretnog vozila na dijagnostiku.

Jednom instalirana, ova dijagnostika će Vam omogućiti čitanje i brisanje grešaka te razne druge funkcije na praktički bilo kojem vozilu proizvedenom do 2017 godine. Autodijagnostički program kompletno je na HRVATSKOM jeziku i vrlo jednostavan i intuitivan za upotrebu.

Nakon pokretanja programa i spajanja sa vozilom potrebno je odabrati godište i model te označiti želimo li dijagnostiku svih sustava tj. pregled općeg stanja vozila ili ciljano ulazimo u određeni sustav (npr. ABS ili elektronika motora) za više opcija. Skeniranjem cijelog vozila dobivamo generalni pregled grešaka i problema na svim sustavima.

Ulazom u pojedinačni sistem otvaraju se dodatne mogućnosti pa ćemo osim prikaza i brisanja kvarova moći pregledati parametre rada u realnom vremenu te izvršiti razna reprogramiranja, adaptacije i servisne funkcije. Moguće je i testiranje izvršnika/aktuatora gdje će te preko računala moći aktivirati npr. ventilator hlađenja, kazaljke na instrument ploči, napraviti test displeja i sl.

KOJA VOZILA SU PODRŽANA

Elektronika interfejsa podržava sve protokole za dijagnostiku koji se razlikuju od vozila do vozila. Podržani su:

• Multiplexer funkcija
• 2xHS CAN (ISO 11898-2)
• K/L (ISO 9141-2)
• VPW (J1850)
• PWM (J1850)
• RS485 (J1708)
• TTL
• SPI (analog in, 5volt out)

U potpunosti su podržane 12V instalacije, ali i 24V kakve se koriste kod teretnih vozila. Kod velikog broja jeftinih i loših kopija kakve se mogu naći po oglasnicima nije tako, pa spajanje na 24V instalaciju uzrokuje kvar na uređaju ili čak vozilu.

Uređaj ima ugrađen i tzv. FLIGHT RECORDER koji omogućava snimanje parametara u vožnji na SD karticu te njihovu kasniju analizu. Spajanje na vozilo vrši se pomoću 16 pinskog konektora koji je visoke kvalitete i sa ugrađenom LED lampicom.

Ovisno o verziji instaliranog programa biti će podržana većina vozila bilo kojeg proizvođača proizvedenih od devedesetih do 2015 u slučaju DELPHI 2015.1.3 verzije programa na računalu ili 2017 ako se koristi AUTOCOM 2017.1 rev3 softver.

ŠTO SVE MOGU SA MULTIDIAG VCI UREĐAJEM I DELPHI / AUTOCOM PROGRAMOM

• Auto dijagnostika prikaz i brisanje grešaka praktički svih sustava na osobnim i teretnim vozilima uključujući:
  • Motor
  • Airbag
  • ABS
  • Instrument tabla
  • Klima uređaj
  • Automatski mjenjač
  • Centralno zaključavanje
  • Audio sustav
  • Komfor sustavi
  • i još mnogu toga
• Praćenje parametara rada u realnom vremenu
• Podešavanja parametara
• Reprogramiranja
• Resetiranje i podešavanje servisnih podsjetnika
• Kontrola i regeneracija DPF i FAP filtera
• Servisne funkcije na EPB parkirnim kočnicama
• Razne kalibracije
• Kodiranje novih dizni
• Aktivacija aktuatora (izvršnika)
• Dodavanje novih ključeva u sustav

Ovo je samo dio mogućnosti. Stvarna podrška ovisi od modela do modela no podržano je praktički sve što je potrebno za odraditi servis gotovo svakog vozila.

DEKLARACIJA I TEHNIČKI PODACI

• Proizvođač: Shenzhen KBL Electrics Technology Co., Ltd.
• Adresa proizvođača: Meilong Road, Longhua District, Shenzhen 518109, China
• Zemlja porijekla: Kina
• Model: MULTIDIAG DOUBLE BOARD INTERFEJS
• Materijal: ABS plastika i aluminij
• Radna temperatura: 0 do 50°C
• Temperatura skladištenja: -20 do 70°C
• Napajanje: 9 do 36V sa vozila preko OBD kabela
