Kako od mobitela napraviti auto-dijagnostiku

Kako instalirati android autodijagnostiku

Auto dijagnostika preko pametnog telefona u zadnjih godinu dana postala je veliki hit kod “kućnih majstora” koji sami održavaju svoje vozilo, ali i onih koji se ne upuštaju u “šarafanje” no žele u svakom trenutku imati uvid u stanje vozila i moguće probleme. Razlog tome je jednostavnost i povoljna cijena. U ovom tekstu opisati ćemo kako da Vaš smartphone pretvorite u autodijagnostiku i to korak po korak.

Što sve trebam?

Da bi na svome mobitelu mogli vidjeti kakvi problemi muče Vaše vozilo treba Vam:

  • Smartphone sa Android ili iOS-om
    Dakle ako ovo čitate pametni telefon vjerojatno već imate. To može biti bilo koji Android telefon/tablet (Samsung, HTC, Huawei, Sony, Lenovo, NOA…) ili iPhone/iPad. Preporuča se da ne bude baš neki od prvih modela starih 5-6 godina, već malo noviji jer kod prastarih telefona mogu se pojaviti problemi sa instalacijom programa zbog sporosti i stare verzije operativnog sustava. Svaki iole noviji model će dobro poslužiti. Ako koristite neki od Apple-ovih uređaja kao iPhone i iPad bluetooth izvedbe interfejsa neće Vam raditi. Zbog sigurnosnih ograničenja na Apple-ovim uređajima spajanje je moguće samo na Wi-Fi ELM327 interfejse.
  • Autodijagnostički program
    Autodijagnostički software na mobitel se instalira kao i svaki drugi program. Na Androidu putem Trgovine Play, a na iPhone-u preko App Store-a. Jednostavno otvorite trgovinu aplikacija i u pretragu upišite ELM327. Otvara se lista sa stotinama besplatnih aplikacija, kao i onima koje traže registraciju obično uz plaćanje neke sitne svote novaca.
  • Bluetooth ili WiFi ELM327 interfejs za spajanje interfejsa i vozila
    ELM327 interfejs je OBDII konektor sa ugrađenom elektronikom koja signale sa auto-dijagnostičkog porta automobila pretvara u signale razumljive računalu/smartphone-u. Proizvodi se u tri verzije različite prema načinu spajanja. Prva je USB verzija koja se koristi sa laptopima i stolnim računalima. Nama su zanimljive sljedeće dvije koju se bežično povezuju sa pametnim telefonom putem bluetooth ili Wi-Fi veze. Na Android uređajima može se koristiti bilo koji od ova dva uređaja dok na iPhone-u radi samo onaj sa WiFi spajanjem. Osim po načinu spajanja uređaji se razlikuju i po kvaliteti ugrađenih komponenti, izvedbi konektora, signalnim LED-icama i slično. Ukoliko ste svoj interfejs nabavili iz neprovjerenih izvora moguće je da neće podržavati  sve funkcije jer se na stranicama kao što je Njuškalo ili eBay postoji velika ponuda nekvalitetnih uređaja koji ne podržavaju sve funkcije originalnog ELM327 interfejsa i rade samo na nekim vozilima.

U našem web-shopu možete pronaći sve potrebno za Smartphone autodijagnostiku na Android i Apple telefonima. Uz ELM327 bluetooth u standardnoj izvedbi imamo i luksuznijoj izvedbi sa auto-off funkcijom i prekidačem, a za iPhone ELM327 WiFi.

Kako to sve staviti u funkciju?

Idemo korak po korak. Za primjer smo koristili iCAR ELM327 BLUETOOTH interfejs, Huawei P9 telefon i Torque Lite program za android.

  • Na telefonu otvorite Trgovina Play i u polje za pretragu upišite TORQUE.
  • Odaberite Torque Lite (OBD2 & Car) pa na sljedećem prozoru INSTALIRAJ

Instalacija Torque lite OBD2

  • Nakon što se aplikacija instalirala izađite iz Trgovine Play
  • Otpakirajte Vaš ELM327 interfejs i spojite ga na dijagnostički konektor vozila.

Spajanje ELM327 USB interfejsa

  • Uključite kontakt, ali nemojte paliti motor
  • Na telefonu otvorite Postavke pa pronađite i otvorite Bluetooth
  • Uključite bluetooth pa kliknite na Pretraži

Kako podesiti bluetooth postavke za Torque program

  • Nakon nekoliko sekundi telefon će pronaći Vaš ELM327 uređaj i izlistati ga pod Dostupni uređaji
  • U primjeru je telefon pronašao novi uređaj V-LINK. U zavisnosti od interfejsa do interfejsa naziv uređaja može biti OBDII, OBD2, ELM327 ili čak neka kombinacija slova i brojeva.
  • Odaberite novi uređaj i otvara se Zahtjev za Bluetooth uparivanjem u koji treba ukucati password za spajanje na uređaj. Password je obično 1234. Ako to ne upali probajte sa 0000 ili pogledajte upute koje ste dobili uz interfejs.

Bluetooth ELM327 podešavanje instalacija problemi

  • Uređaj će se sada pojaviti na listi Spareni uređaji i spreman je za rad.
  • Zatvorite Postavke i otvorite Torque Lite program. Kliknite na ikonicu kotačića u donjem lijevom kutu, pa odaberite Settings.

Postavke Torque programa

  • U slijedećem prozoru odaberete OBD2 ADAPTER SETTINGS, zatim CHOOSE BLUETOOTH DEVICE. Pojaviti će se popis uparenih bluetooth interfejsa pa odaberite svoj adapter.

Podešavanje postavki Torque

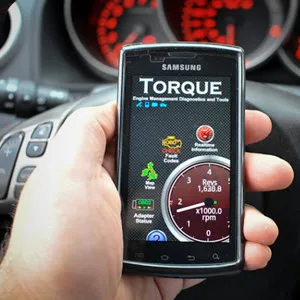

  • To je to. Sistem je spreman na rad. Izađite iz postavki i sačekajte da se Vaš telefon spoji sa automobilom. Obratite pažnju na ikonice u gornjem desnom kutu. Prva ikonica predstavlja GPS, druga telefon, treća OBD2 adapter (ELM327 BT interfejs) i četvrta automobil. Kada neka od ikonica trepće znaći da se program spaja, dok ikonica koja je stalno prikazana predstavlja uspješnu konekciju.



Torque Android autodijagnostika - spajanje

  • Prilikom spajanja telefon se prvo konektira sa ELM327 BT adapterom pa trepće treća ikonica. Nakon što ova ikonica prestane treptati pojavljuje se ikonica automobila i telefon uspostavlja dijagnostičku vezu sa ECU-om vozila. Nakon što ikonica prestane treptati vozilo je spojeno.
  • Svaki sljedeći puta potrebno je samo priključiti interfejs adapter u vozilo i otvoriti Torque program, a spajanje se obavlja automatski.
  • Nakon što je vozilo spojeno greške možete očitati tako da kliknete ikonicu kotačića na početnom ekranu Torque programa i odaberete Fault Codes.

Torque LITE je besplatna verzija Torque programa i kao takva ima stanovita ograničenja. Ukoliko želite puno više za cijenu od 31 kn dobivate Torque PRO, punu verziju najpopularnijeg OBD2 programa za android sa puno više opcija i mogućnosti.
